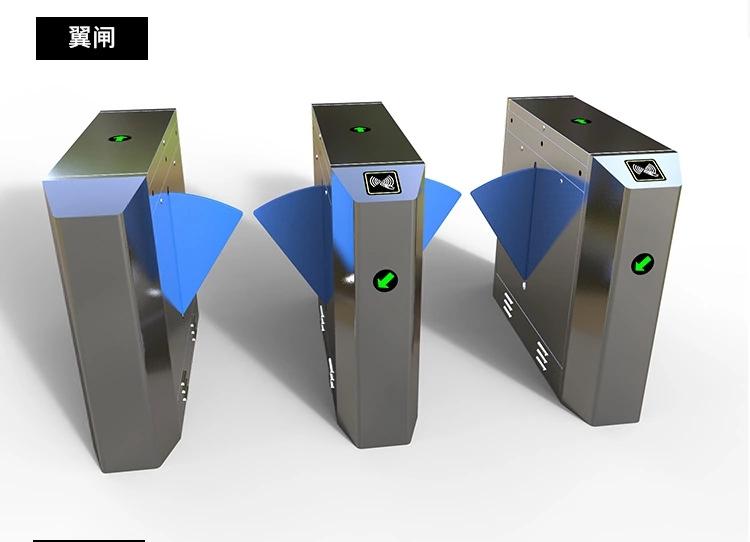

目前，翼門的應用越來越廣泛，如地鐵站通道、海關通道、旅游景點出入口、大型購物中心和單位職工出入口等，有關人員在機刷卡區域刷卡時持有效卡，如果刷卡有效，側門將自動打開大門，允許人員通過通道后，側門將自動關閉。



傳統機翼門的開啟或關閉動作由電路控制器控制，電機通過四桿機構驅動機翼門的開啟或關閉。選擇合理的四桿機構參數，使機翼閘門在關閉前或關閉前打開。雖然電機的速度保持不變，但機翼門的速度降低到很低的水平。當機翼門打開或關閉到位時，電機停止轉動。四桿機構由于慣性大，結構部件多，動態效率低，動作噪聲大，加工裝配困難，故障率高。



一種通道翼制動裝置，主要包括磁鐵、電機、減速齒輪軸盤、固定軸盤、霍爾開關和閘板。電機的旋轉齒輪與減速齒輪軸板的減速齒輪盤嚙合，減速齒輪軸盤連接到閘板的中間，閘板的底部與固定軸板連接；閘板上設有磁鐵，電機兩側的霍爾開關設置在電機的兩側，當閘板移動時，閘板上的磁鐵對應于電機兩側的霍爾開關。




電機的旋轉齒輪驅動減速齒輪軸盤旋轉，減速齒輪軸盤和固定軸盤驅動閘板運行。當制動盤上的磁鐵運行到霍爾開關時，停止信號發送到主板，主板接收停止信號以切斷電機電源，電機停止轉動使其關閉。當行人發出滑動信號時，主板接收到開路信號，電機的旋轉齒輪驅動減速齒輪軸盤旋轉，減速齒輪軸盤和固定軸盤驅動閘板運行，當閘板上的磁鐵運行到霍爾開關時，向主板發出停止信號，主板接收停止信號切斷電機電源，電機停止轉動，從而實現開路運動，行人通過。
