現有的電子產品，如麥克風、手機和平板電腦，通常用掛繩掛在胸前，以方便使用和攜帶。大多數情況下，掛繩與電子產品固定連接，當需要取下電子產品時，掛繩會一起取下，給用戶帶來不便。目前，一些麥克風裝置通過磁鐵吸附的方式與掛繩連接。拆麥克風時，不需要拆掛繩，只需要分開兩塊磁鐵。但是掛在胸前的話筒離嘴很遠，往往會導致音量很低。因此，需要在揚聲器端操作來調節音量或用手拾取靠近嘴的麥克風，給用戶帶來不便，影響工作效率。

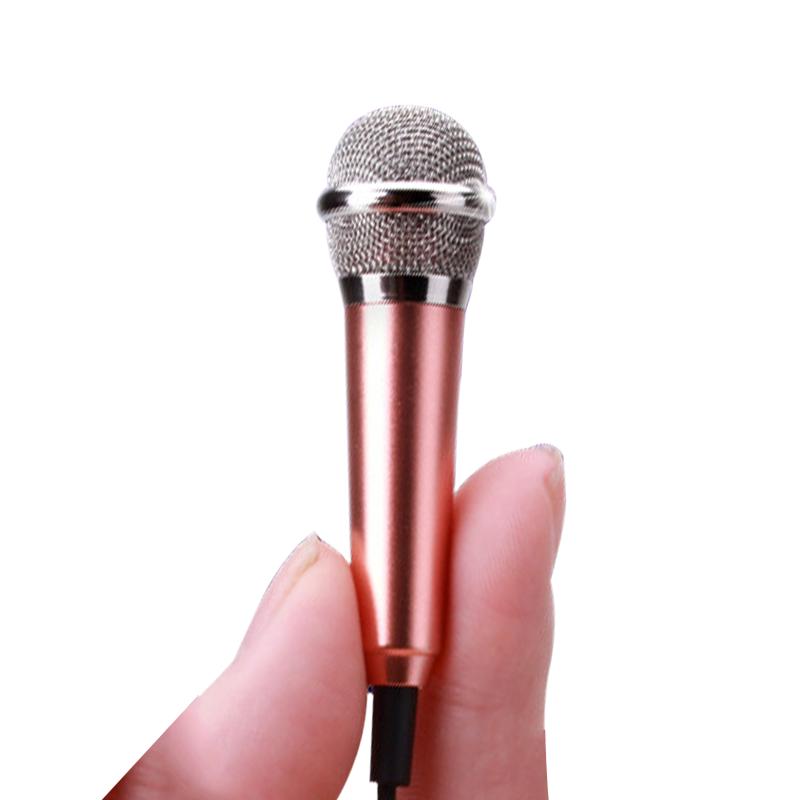

一種便攜式麥克風，與音箱信號連接。麥克風包括麥克風本體、掛繩和磁吸附機構，麥克風本體通過磁吸附機構與掛繩連接；麥克風體內嵌入有音頻信號處理單元、霍爾開關和用于檢測霍爾開關的輸入/輸出端口的狀態切換以及檢測音頻信號處理單元的通信控制的單片機；

當用戶需要使用麥克風時，可以方便地將麥克風本體吸附在掛繩上，使用完畢后，可以很容易地將麥克風本體從掛繩上取下，掛繩可以一直戴在脖子之間，操作簡單，效率高；麥克風本體內嵌有音頻信號處理單元、霍爾和單片機，用于檢測霍爾開關輸入/輸出端口的狀態切換，還用于檢測音頻信號處理單元的通信控制，霍爾的輸入端口置于磁吸附機構的磁場中，霍爾開關的輸出端口與單片機的I/O電連接。




音頻信號處理單元用于將接收到的模擬信號轉換成數字信號。當麥克風本體吸附在掛繩上時，霍爾開關的輸入/輸出端口(I/O)的狀態由于磁吸附機構的磁場變化而從低電平切換到高電平。單片機檢測狀態開關，經音頻信號處理單元處理后，將信號發送給揚聲器。揚聲器中的處理器經過數模轉換處理后自動調整音量或音效等參數，從而實現自動。
