霍爾開關在跳繩計數器中的工作原理
跳繩是一種老少皆宜的體育運動。優點是:促進大腦發育,增強協調能力,提高平衡能力,促進兒童身高;鍛煉心肺功能,跳繩可以加速血液回流心臟,加強心臟泵血功能,進而增強耐力;可以鍛煉肌肉。跳繩15分鐘相當于跑步30分鐘。跳躍動作幾乎調動了全身所有的肌肉,使肌肉群更加強壯,尤其是腿部肌肉。此外,背部和腹部的肌肉也有不同程度的使用;它可以燃燒脂肪,塑造苗條的身材。長期堅持跳繩可以有效燃燒腿部、臀部、腹部的脂肪,使身材苗條。即使是拳擊手也會在比賽前通過跳繩減掉多余的脂肪。所以跳繩深受大家喜愛,也是小學生的必修項目。

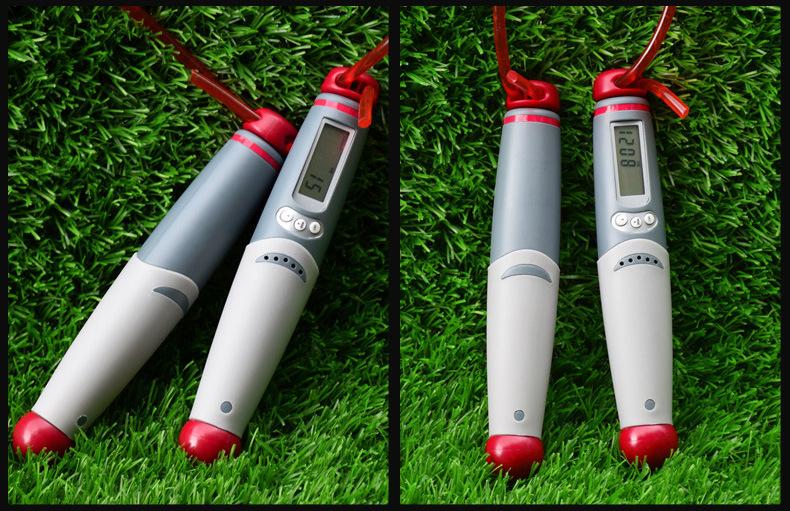

傳統的機械計數器是以機械形式計數的機器。采用機械計數原理,跳繩軸的轉動帶動齒輪轉動。這種機械計數器的跳繩往往體積龐大,不夠準確。特別是長期磨損會進一步降低精度,導致計數不準確。隨著計數數據無線傳輸?shù)男纬桑K計數數據需要通過藍牙傳輸?shù)骄W(wǎng)絡,而機械計數器無法實現這一功能,不適應時代的需要。
工作原理
當磁鋼移動到靠近第一霍爾開關的位置時,第一霍爾位于磁鋼的有效磁范圍內。當感測到的磁感應強度達到一定程度時,集成在第一霍爾中的觸發器翻轉,其輸出電平狀態翻轉以輸出低電平。第二霍爾開關不在磁鋼的有效磁范圍內,感應到的磁感應強度不足以翻轉集成在第二霍爾中的觸發器,第二霍爾繼續輸出高電平。
當磁鋼移動到第一和第二霍爾之間位置時,兩個霍爾都位于磁鋼的有效磁范圍內,第一霍爾開關繼續輸出低電平;當?shù)诙魻柛袦y(cè)到的磁感應強度值達到一定程度時,集成在第二霍爾開關中的觸發器也翻轉,其輸出電平狀態也翻轉并輸出低電平。
當磁鋼移動到遠離第一霍爾開關位置時,第一霍爾脫離磁鋼的有效磁范圍,輸出高電平;第二個霍爾仍然在磁鋼的有效磁范圍內,并繼續輸出低電平。
當磁鋼離開兩個霍爾位置時,第一和第二霍爾開關都離開磁鋼的有效磁力范圍,兩個霍爾開關都輸出高電平。

傳統的機械計數器是以機械形式計數的機器。采用機械計數原理,跳繩軸的轉動帶動齒輪轉動。這種機械計數器的跳繩往往體積龐大,不夠準確。特別是長期磨損會進一步降低精度,導致計數不準確。隨著計數數據無線傳輸?shù)男纬桑K計數數據需要通過藍牙傳輸?shù)骄W(wǎng)絡,而機械計數器無法實現這一功能,不適應時代的需要。
工作原理
當磁鋼移動到靠近第一霍爾開關的位置時,第一霍爾位于磁鋼的有效磁范圍內。當感測到的磁感應強度達到一定程度時,集成在第一霍爾中的觸發器翻轉,其輸出電平狀態翻轉以輸出低電平。第二霍爾開關不在磁鋼的有效磁范圍內,感應到的磁感應強度不足以翻轉集成在第二霍爾中的觸發器,第二霍爾繼續輸出高電平。

當磁鋼移動到第一和第二霍爾之間位置時,兩個霍爾都位于磁鋼的有效磁范圍內,第一霍爾開關繼續輸出低電平;當?shù)诙魻柛袦y(cè)到的磁感應強度值達到一定程度時,集成在第二霍爾開關中的觸發器也翻轉,其輸出電平狀態也翻轉并輸出低電平。
當磁鋼移動到遠離第一霍爾開關位置時,第一霍爾脫離磁鋼的有效磁范圍,輸出高電平;第二個霍爾仍然在磁鋼的有效磁范圍內,并繼續輸出低電平。
當磁鋼離開兩個霍爾位置時,第一和第二霍爾開關都離開磁鋼的有效磁力范圍,兩個霍爾開關都輸出高電平。
