霍爾電流電壓傳感器的工作原理

來源：未知瀏覽：發布日期：2019-10-07 08:52:56【大中小】

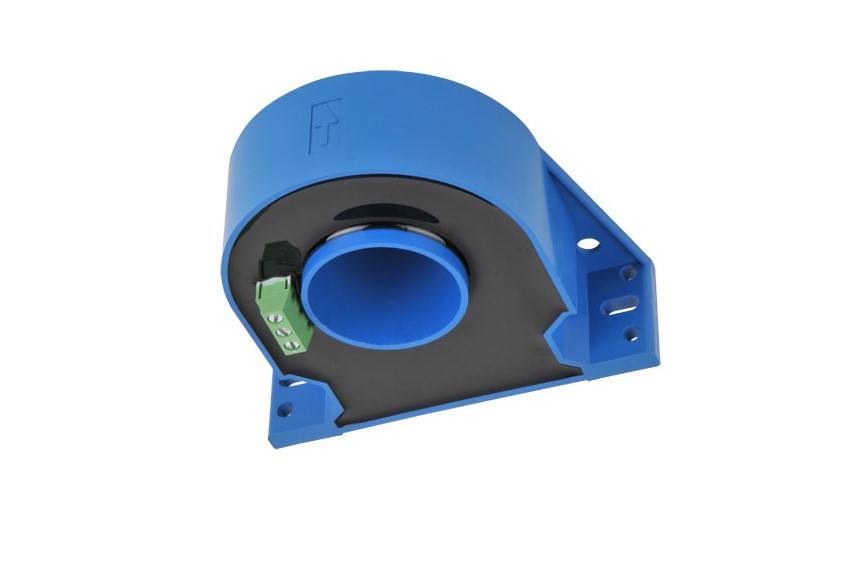

直接測量霍爾電流傳感器

原邊電流Ip生成的電流集中在磁路，并且霍爾設備檢測到霍爾電壓信號，該信號被放大器放大，從而準確反映原邊電流。

磁天平霍爾電流傳感器

原邊由電流Ip產生的磁通量與由次級電流Is產生的由次級繞組Is產生的磁通量平衡，次級電流Is由霍爾電壓的放大產生。次級電流Is準確反映了原邊電流。

磁天平霍爾電流傳感器

原邊電壓Vp由原邊電阻R1轉換為原邊電流Ip，Ip產生的磁通量與霍爾電壓產生的次級電流Iss的次級繞組產生的磁通量平衡。次級電流Is準確地反映了原邊的電壓。

霍爾電流和電壓傳感器功能

◎直接測量型霍爾電流傳感器（50A . 10000A）

一，測量頻率：0 . 50KHz

二，反應時間：<7uS

三，線性度：1％

四，功耗低

◎磁平衡霍爾電流傳感器（1A . 1000A）

一，測量頻率：0 . 150KHz

二，精度：0.2％

三，反應時間：<1uS

四，線性好：0.1％

◎磁天平霍爾電流傳感器

一，測量頻率：0 . 20KHz

二，線性好：0.1％

三，反應時間：40uS

使用傳感器模塊的注意事項

◎使用傳感器模塊時，請先打開次級電源，然后打開原邊的電流或電壓。

◎選擇傳感器模塊時，應根據測量范圍，精度，反應時間，接線方式等參數選擇不同類型的傳感器。

◎測量電流時，最好用單根導線填充傳感器模塊的孔，以實現最佳的動態性能和靈敏度。

◎傳感器模塊的最佳測量精度是在額定值以下進行測量的。當測量值低于額定值時，原邊使用多個繞組使總安培匝數接近額定值，從而獲得最佳的測量精度。

◎當前總線溫度不得超過100度。
